電纜的使用范圍廣泛，應用環境復雜，因此電纜的種類多樣。電纜線規格型號是代表了該電纜的特性和芯數及截面積，是電纜選型重要參考數據，每個電纜線字母數字都有特殊含義。下面就和行業同仁來探討下電纜型號含義以及電纜線規格型號平方怎么看的問題，最后附上電纜規格型號表大全。

　　電纜型號組成

　　電纜的型號由八部分組成：

　　一、用途代碼-不標為電力電纜，K為控制纜，P為信號纜;

　　二、絕緣代碼-Z油浸紙，X橡膠，V聚氯乙稀，YJ交聯聚乙烯

　　三、導體材料代碼-不標為銅，L為鋁;

　　四、內護層代碼-Q鉛包，L鋁包，H橡套，V聚氯乙稀護套

　　五、派生代碼-D不滴流，P干絕緣;

　　六、外護層代碼

　　七、特殊產品代碼-TH濕熱帶，TA干熱帶;

　　八、額定電壓-單位KV 有關電纜型號的問題

　　電線電纜的型號組成與順序如下：

　　[1：類別、用途][2：導體][3：絕緣][4：內護層][5：結構特征][6：外護層或派生]-[7：使用特征]

　　1-5項和第7項用拼音字母表示，高分子材料用英文名的第位字母表示，每項可以是1-2個字母;第6項是1-3個數字。

　　型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。 第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)、-TH(濕熱地區用)、FY-(防白蟻、企業標準)等。

　　電纜型號含義

　　1)類別、用途代號

　　A-安裝線 B-絕緣線

　　C-船用電纜 K-控制電纜 P-信號纜

　　N-農用電纜 R-軟線 U-礦用電纜

　　Y-移動電纜 JK-絕緣架空電纜

　　M-煤礦用 ZR-阻燃型 NH-耐火型

　　ZA-A級阻燃 ZB-B級阻燃

　　ZC-C級阻燃 WD-低煙無鹵型

　　不標為電力電纜

　　2)導體代號

　　T—銅導線 (通常不標) L-鋁芯

　　3)絕緣層代號

　　V—PVC塑料(聚氯乙稀) Y—PE(聚乙烯料)

　　YJ—XLPE絕緣(交聯聚乙烯) X—橡皮

　　F—聚四氟乙烯 Z-油浸紙

　　4)護層代號

　　V-PVC套 Y-聚乙烯料 N-尼龍護套

　　P-銅絲編織屏蔽 P2-銅帶屏蔽

　　L-棉紗編織涂蠟克 Q-鉛包

　　L鋁包，H橡套

　　S—鋁，鋼雙層金屬帶屏蔽聚乙烯護套

　　5)特征代號

　　B-扁平型 R-柔軟 C-重型(自承式)

　　Q-輕型 G-高壓?(高頻隔離 ?)

　　H-電焊機用 S-雙絞型

　　T—石油膏填充

　　派生代碼-D不滴流，P干絕緣;

　　6)鎧裝層代號

　　0 無

　　1 聯鎖鎧裝纖維外被

　　2 雙層鋼帶聚氯乙烯外套

　　3 細圓鋼絲聚乙烯外套

　　4 粗圓鋼絲

　　5 皺紋(軋紋)鋼帶

　　6 雙鋁(或鋁合金)帶

　　7 銅絲編織

　　8 鋼絲編織

　　7)外護層代號

　　1—纖維層 2—PVC套 3—PE套

　　23——雙層防腐鋼帶繞包銷裝聚乙烯外被層

　　33——單層細鋼絲鎧裝聚乙烯被層

　　43——單層粗鋼絲鎧裝聚乙烯被層

　　53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層

　　553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層

　　電纜線規格型號平方怎么看?

　　1、根據國家標準規范：電纜線表面應有制造廠名、產品型號、規格平方和額定電壓等標志參數。在電纜線使用過程中發生問題時能及時找到制造廠，消費者在選購電纜線時務必注意這一點。同時消費者在選購電纜線時應注意合格證上標明的制造廠名、產品型號、額定電壓與電線表面的印刷標志是否一致，防止冒牌產品。

　　2、電纜線規格型號格式：YJV-3*185+2*95，型號+幾乘幾這種格式表示第一個幾指的電纜芯數，第二個幾指的是單芯的截面積;表示有3芯截面185平方和2芯截面95平方毫米組成的一根YJV電纜線。

　　3、電纜線規格型號平方計算公式：用游標卡尺測量測量金屬線直徑(用D表示)。計算電纜線銅導體橫截面，公式為：S=3.14*(D/2)*(D/2)，即圓的面積公式。多股線芯膠合而成的，計算出單股截面積后乘以總股數就可以了。

　　4、舉例電纜線規格型號平方怎么看：WDZAYJV-0.6/1.0-4×95+1×50：WD——無鹵低煙，ZA——阻燃A類，YJ——交聯聚乙烯絕緣，V——聚氯乙烯護套或以聚氯乙烯為基料的阻燃護套，0.6/1.0——電纜的額定耐壓Uo/U=0.6/1.0kV，4×95+1×50——為五根導體絕緣線芯的電纜(即5芯電纜)，其中，4根95平方毫米導體絕緣線芯，外加一根50平方毫米的導體絕緣線芯。

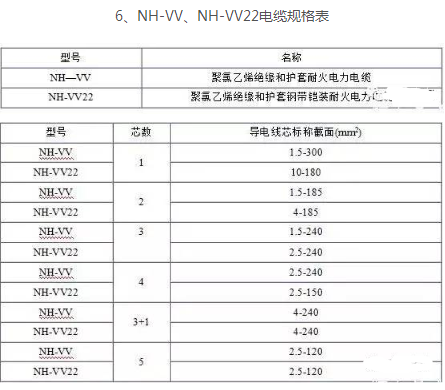

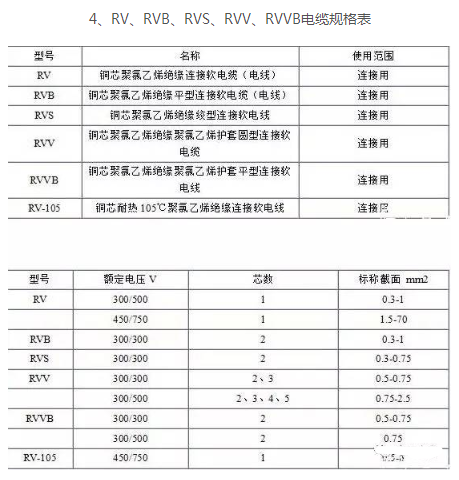

　　電纜線規格型號表大全
