在本指南中，我們將向您介紹電纜的不同測量方法——網絡電纜或普通雙絞線電纜，使您能夠以更可靠的方式定位電纜故障。通常，當發生網絡錯誤或網絡性能不佳時，會嘗試在軟件層面解決這些問題；但是原因通常在于ICT設備本身的接線。例如，計算機鍵盤顯然不能用于將釘子釘在墻上。對于DHCP重置，識別排線架中的雙絞線錯誤方面也是如此。為此，才出現了專門為分析和定位電纜故障而開發的特殊測量方法和測量工具（線路查找儀、網絡電纜測試儀和故障定位設備）。

首先，我們將回顧網絡中通常使用的電纜類型的結構（例如LAN網線、電話線和雙絞線電纜），以便能夠向您介紹匹配的測量方法（連續性測試、接線圖和故障定位），以及每種測量方法的特色。

ICT 網絡中的不同線纜類型

如今，在電信網絡（ICT網絡）中，人們幾乎只使用雙絞線電纜或光纜。因此，這些類型的電纜幾乎完全替代了過去使用的同軸電纜。如前所述，該指南涉及銅纜安裝，即電話電纜和以太網電纜（跳線），因此最終涉及的都是雙絞線電纜。

01、雙絞線電纜

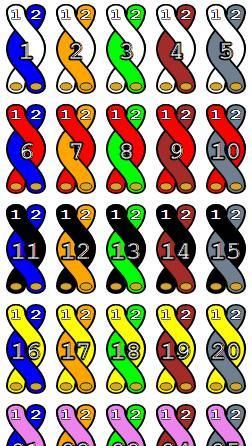

雙絞線電纜（亞歷山大·格雷厄姆·貝爾（Alexander Graham Bell）于1881年發明）是絞合各個線對以改善電磁性能的電纜。將單根電線或未絞合的線對與對稱雙絞線直接對比，雙絞線電纜在相鄰兩對電線之間的串擾較小，電磁干擾較小，并且電磁抗干擾性也更高（更強）。在電纜和LAN網線安裝中，都會使用雙絞線。如圖1.2所示，各線對用顏色編碼。每列和每行的顏色是固定的。這意味著，例如，在第一列中，一根導線始終為藍色（請見線對1、6、11、16、21），在第一行中，一根導線始終為白色（請見線對1、2、3、4、5）。

插圖由RAFAL Pocztarski，通過Pumbaa80編輯，GNU通用公共許可證

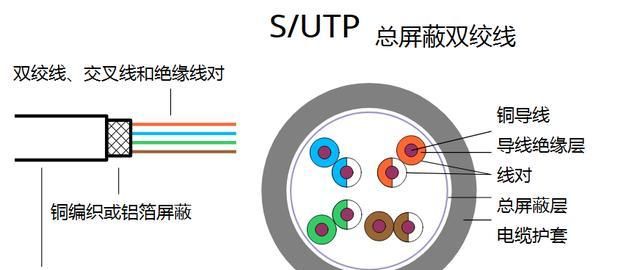

安裝和跳線電纜，或更常見的雙絞線，通常帶有屏蔽層以防止電磁干擾。在一側，單個線對可以具有屏蔽層，但是幾個線對可以和/或整個電纜具有公共屏蔽層。在ISO: IEC 11801: 2002（附件E）的國際標準中，將各種屏蔽方法結合在一起并進行定義。為此，引入了三個字母和相應的格式XX / YZZ。該識別號印在每個屏蔽護套上，因此每條雙絞線電纜都是唯一可識別的。該ID的組成如下：

■ XX為總屏蔽層：

U =無屏蔽層

F =一層或兩層鋁箔屏蔽

S =絲網編織屏蔽

SF =絲網編織及鋁箔屏蔽

■ Y代表每對線對的單獨屏蔽層：

U =無屏蔽層

F =一層或兩層鋁箔屏蔽

S =絲網編織屏蔽

■ ZZ代表：

TP =雙絞線

QP =四線對

02、電纜類別

隨著時代的發展，傳輸速度和帶寬要求急劇增加。例如，盡管kHz（Kbit/s）的傳輸速度在過去足以打電話，但到現代的多媒體時代，需要消耗MHz（MBit/s）級的傳輸速度才能接收例如網飛（Netflix）的視頻流量。如果通信電纜本身成為瓶頸，那么最大的處理器、最好的顯卡或最快的DSL連接都沒有用了。如表1.7所示，現在有八種電纜類別（CAT 1-CAT 8）支持不同的帶寬，從而最終支持不同的傳輸速度。

還有一個小注釋：每條電纜都有衰減，即信號衰減了，信號強度降低了。頻率越高，衰減越大。后者不是恒定的，取決于頻率。即1 kHz的信號比1 GHz的信號衰減得少。電纜越長，信號暴露于衰減的時間越長，得到的信號強度越低。

例如，（計算示例）如果1 kHz信號的衰減為每米0.1 dB，并且線路開始處的信號強度為10 dB，則表示信號在1米后為9.9 dB，在10米后為9.0 dB和100米后為0.0 dB。如果1 GHz的信號每米的衰減為1 dB，那么10 m后信號將衰減10 dB。因此，除了電纜類別（Cat 1–Cat 8）之外，還必須考慮電纜長度。基本上，以下條件成立：頻率越高，傳輸距離越短。

光纖電纜幾乎無衰減，因此非常適合長距離傳輸。但是，光纖基礎設施比基于跳線的基礎設施昂貴得多。此外，您可以使用LAN電纜橋接距離，這對于室內安裝通常是完全足夠的。
