電纜運維所涉及到的知識

電發展的基本情況

目前國際上各國電纜使用的情況

國內使用量

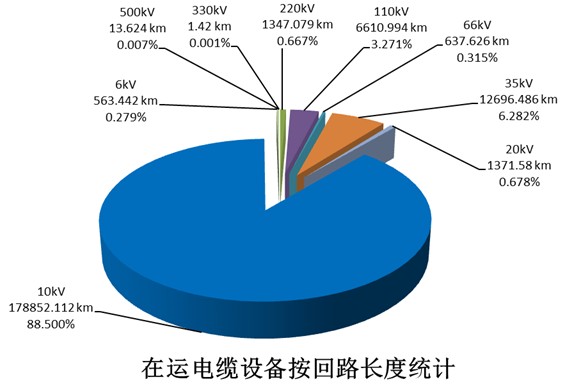

電力系統電的電壓等級：6-500kV，在運電纜設備估計共計257978回，估計三芯和單芯電纜回路總長度為202094.3623km。

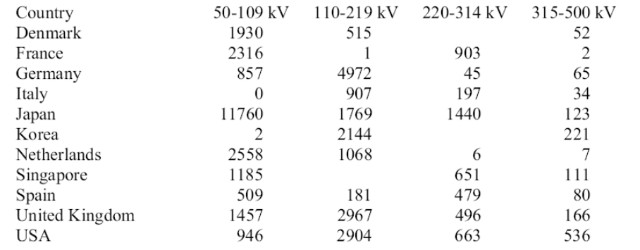

國外使用量（高壓電纜線路回路數）

主要在于我們的地廣，而且開發的城市眾多，城市工業密集，城市形象要求。

目前國際上各種電使用的情況

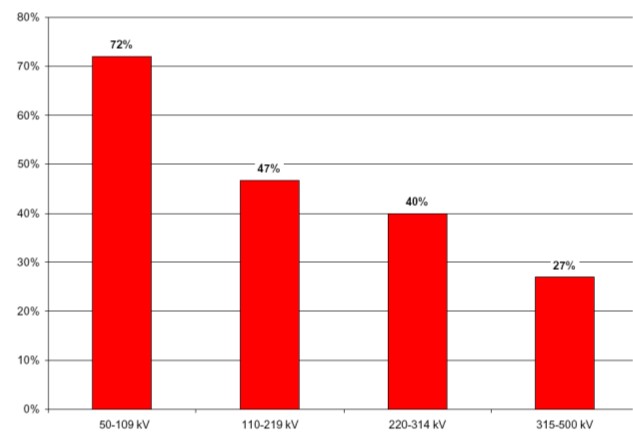

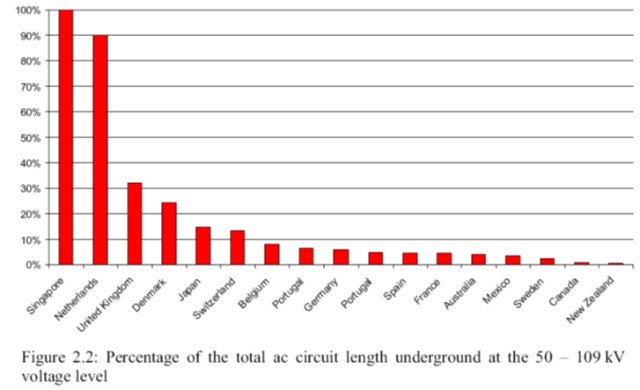

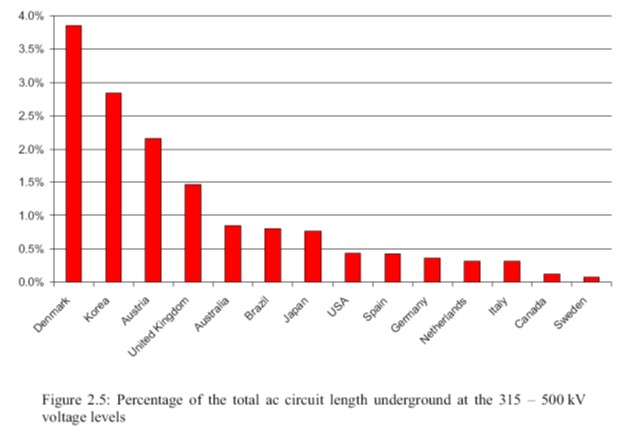

國外使用量（高壓電纜線路所占比例）

國外使用情況差別

目前國際上電絕緣使用情況

XLPE絕緣電纜在國際上的平均占有率

XLPE絕緣電在國內的占有率

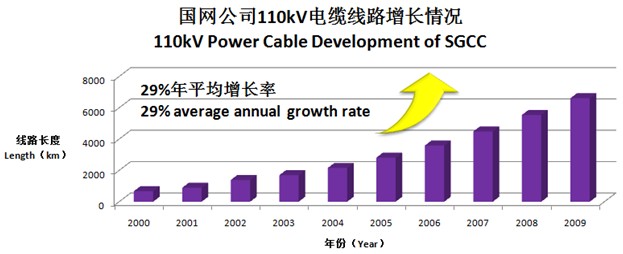

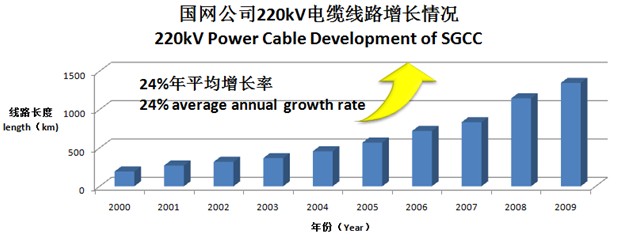

目前國內電的發展趨勢

國內電纜線路增長是驚人的；國外的電纜線路增長遠遠低于我們的增長。

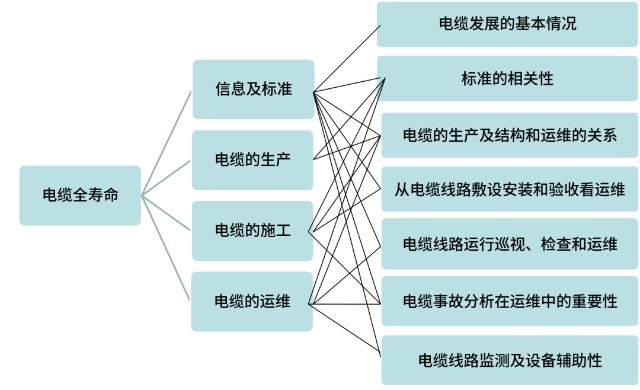

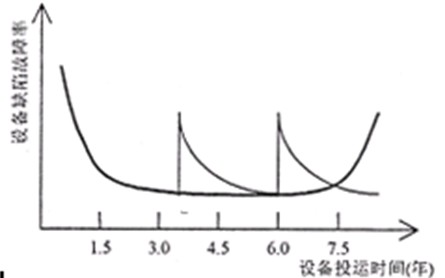

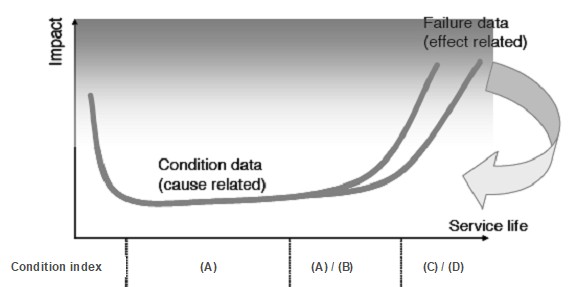

電的全壽命問題，引出我們對電纜線路特別的關注點

電使用必然存在的問題，及應對措施

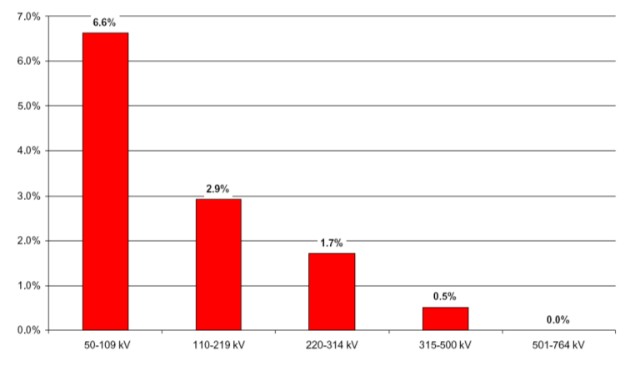

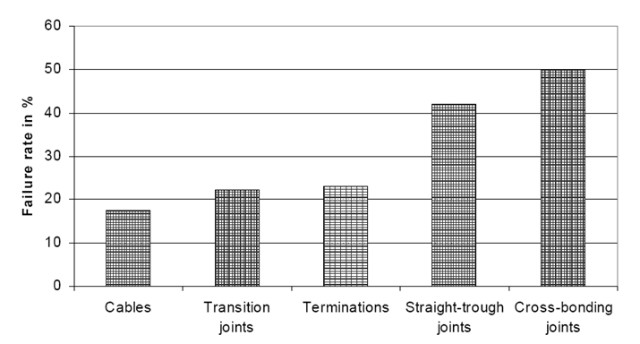

國外對電纜故障數量和形式的認識

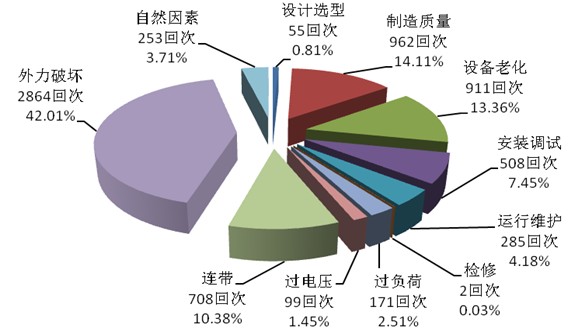

國內對電故障數量和形式的認識

外力故障占比接近80%，附屬設施及附件18%，電纜本體相關事故不到2%。

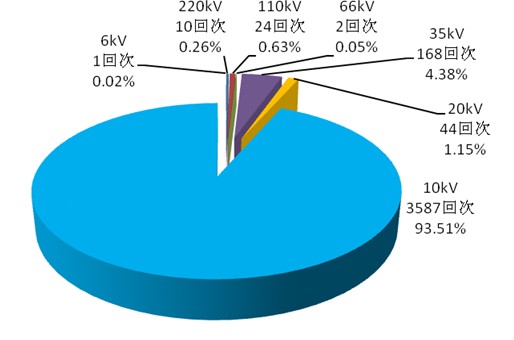

按照電壓等級區分事故，提醒我們誰是故障率的最大貢獻者。確定故障數和重要性之間的關系。

標準的相關性

標準根據實際需要分成的類別

（生產、施工、運行及綜合）

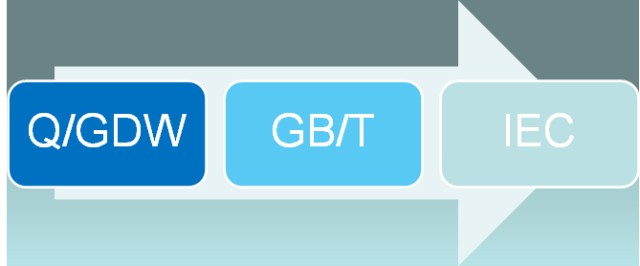

分清標準的適應順序

CIGRE 是IEC的研究機構和技術參數來源機構，有很多工作組，增加相關新技術、以及未認識到的技術調研和總結。得到的是技術手冊，演變成IEC標準。

生產用標準

1.GB/T 18890-2010《額定電壓220kV(Um=252kV)交聯聚乙烯絕緣電力

電及附件》

2.GB/T 11017-2010《額定電壓110kV交聯聚乙烯絕緣電力電纜及附件》

3.GB/T 22078-2010《額定電壓500kV(Um=550kV)交聯聚乙烯絕緣電力電

纜及附件》

4.GB/T 12706-2008《額定電壓1kV到35kV擠包絕緣電力電纜及附件》

設計施工用標準

1.GB/T 50217-2007 電力工程 電纜設計規范

2.DL/T 5221? 城市電力電纜線路設計技術規定

3.Q/GDW? 317一2009 10(6)kV一500kV 電纜線路技術標準

4.Q/GDW? 370一2009? 城市配電網技術導則

運行用標準

1.Q/GDW? 455一2010? 電纜線路狀態檢修導則

2.Q/GDW? 456一2010? 電纜線路狀態評價導則

檢測和試驗用標準

1.GB/T 50150-2016 電氣裝置安裝工程 電氣設備交接試驗標準

2.Q/GDW? 61311一2014? 電纜線路試驗

3.Q/GDW? 456一2010? 電纜線路狀態評價導則

4.Q/GDW? 168一2008? 輸變電設備狀態檢修試驗規程

5.Q/GDW11400 電力設備高頻局部放電帶電檢測技術現場應用導則

了解標準中文字含義

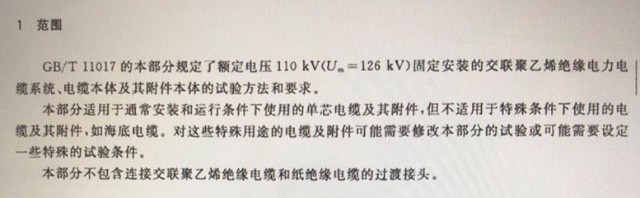

標準的“范圍”的限定及擴展

“應”和“宜”的區別

了解標準中”要求”含義

標準內容的前提條件

跨周期帶來的問題，例如，5年內一次例行試驗，具體時間各地確定，根據需要。

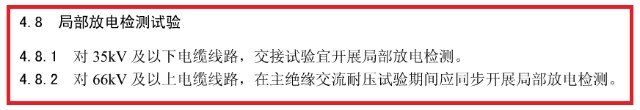

標準之間的沖突，GB/T50150中可以用24小時運行代替耐壓，Q/GDW11316中不允許使用24運行代替耐壓，并同時進行局部放電試驗。

附錄中“規范附錄”和“資料附錄”的區別

規范附錄——必須執行（可能省略）

資料附錄——參照執行

正文和附錄的沖突

內容沖突——以正文為主，參考附錄，不參考資料附錄

標準無要求帶來的疑惑

例如：絕緣電阻，護套有要求，主絕緣沒有。實際不同用戶要求不同，標準暗含跨時間數據的比較。

電的生產及結構和運維的關系

電纜性能必須首先了解電纜的原材料

PE、XLPE、PVC

電性能必須了解電纜的生產

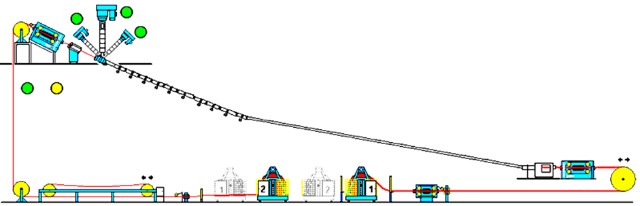

電纜生產方式之一：懸鏈?zhǔn)竭B續硫化(CCV)

? 廠房結構原理

? 利弊

? 生產區域要求

? 產品問題

? 改進的可能

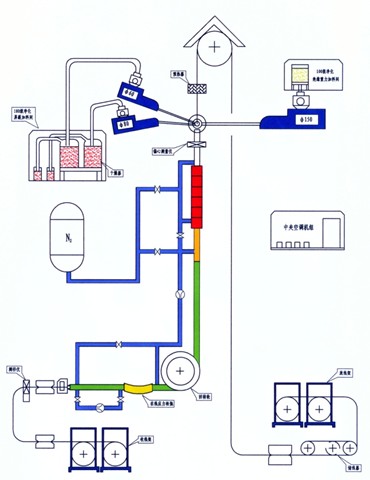

電生產方式之二：立式連續硫化(VCV)

? 廠房結構原理

? 生產區域要求

? 利弊

? 產品問題

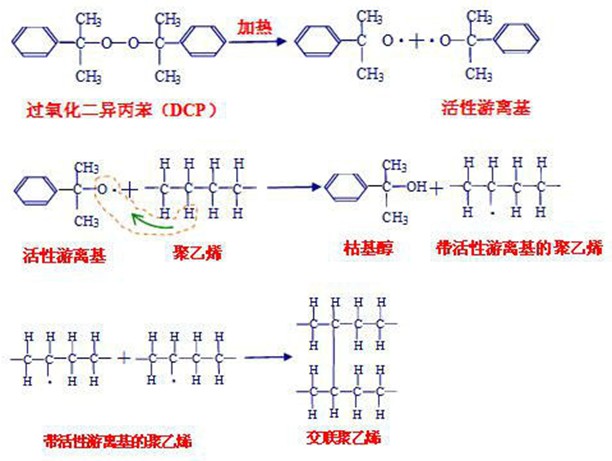

電性能必須了解電纜的生產關鍵工藝

生產完成的處理

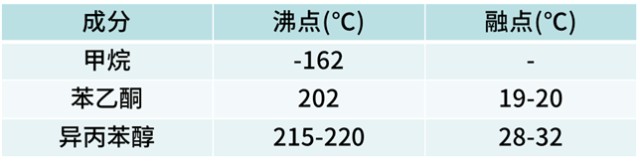

典型副產物

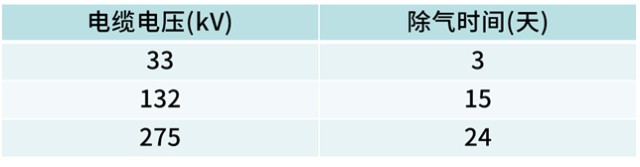

高溫除氣

電性能必須了解電纜的結構

電纜結構

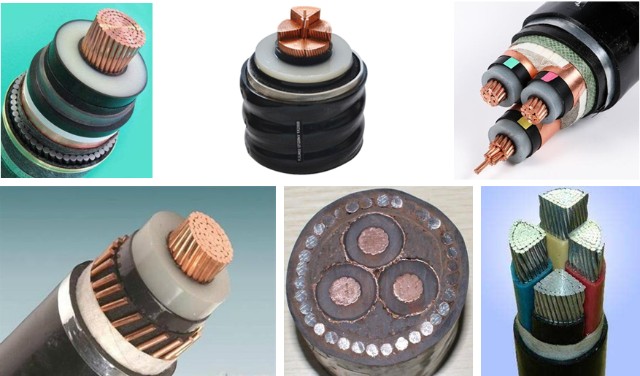

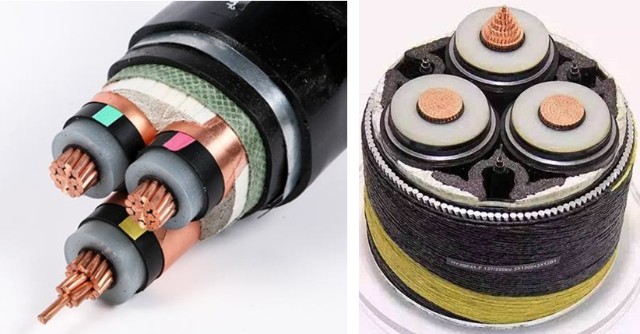

三芯電和單芯電纜

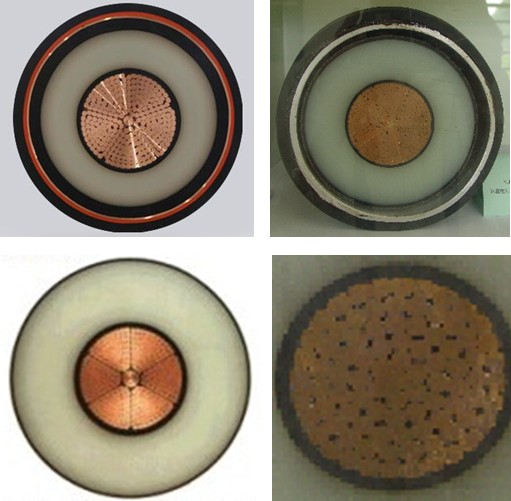

電導體結構

1. 國標要求800mm2以上截面電纜要求分割導體；

2. 減少電流趨膚效應；

3. 安裝時應去除導體之間的絕緣；

4. 緊壓系數
