通信回路鑒定儀KE3700 CT

01、線路萬用表

■電壓 AC/DC 包括 AC 頻率

■電阻和線路電阻

■回路電阻

■絕緣 / 泄露

■電容

■電容對稱性

■接地回路電阻

■LCL對稱 @ 1 MHz

■NEXT @ 1 MHz

■PPA 和 簽名檢測

■電流 AC/DC

02、31 MHz HF線路測量

■頻譜分析 (圖形)

■阻抗 (圖形)

■回損 (圖形)

■LCL對稱 (圖形)

■NEXT (圖形)

■接收信號 (圖形)

■信號電平發射器

■寬帶噪音和脈沖噪音

03、線纜長度測量

■短路距離 (電阻)

■開路距離 (電容)

■TDR，圖形顯示電纜故障檢測結果

■xTalk 測量

04、自動線路測量

■可配置的測試場景

■帶或不帶遠端設備KE905*

05、電纜型號數據庫

■上百種電纜型號數據庫

■可編輯電纜參數

KE3700 CT 更高的抗干擾性

KE3700 CT具有更高的抗干擾性，是技術人員測試、故障排除和鑒定傳統和現代寬帶接入系統銅線性能參數的理想測量工具。

它可以準確分析并完整地概述傳輸參數以及被測銅線的物理評估。

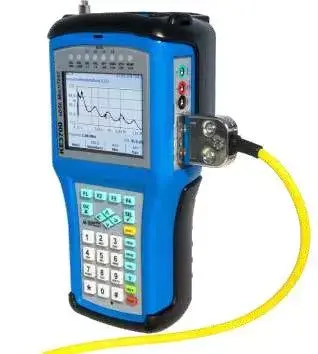

線路萬用表?KE3700 CT

最新的KE3700 CT 通信回路鑒定儀可提供最精確的物理參數測量，并使技術人員能夠在安裝或故障排除過程中快速定位危險的電壓和電流。

01、自動線路測試

該應用允許自行運行的測量序列，可由用戶選擇和定義。通過在可選擇的表單中激活或取消激活來完成配置。通過對話框窗口控制以下執行 - 使用自動控制命令進行遠程切換。也可以使用PC軟件KE-Manager存儲和編輯測量結果。

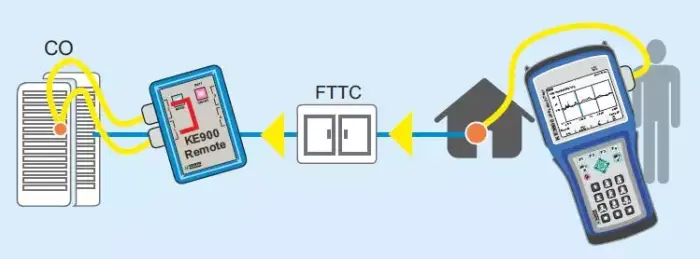

02、遠程切換功能

可選的可用遠端設備，例如KE905遠程單元，在遠端切換連接的銅線對，而遠程控制命令從KE3700 CT發送。因此，測試中的客戶線可以繼續使用，直到測量開始。可以減少測試點位置之間的耗時行程，而不需要第二個技術人員。

03、電纜參數

可以在適當?shù)木€路參數菜單中輕松創建對銅測量至關重要的新型電纜類型。更方便的是，PC軟件KE Manager允許輸入新的或編輯現有的電纜參數集，并將其上傳和下載到連接的KE3700 CT或?qū)⑺鼈儦w檔到正在使用的整套參數集中。通過僅輸入2個值，例如電纜直徑和每米電阻R，自動計算新電纜參數。

KE3700 CT 用于線路鑒定的HF測量

廣泛的高阻抗測量功能可用于線路鑒定和故障排除，可以完整分析線對是否適合用于應用服務的xDSL系統。

01、TDR 線纜故障定位和長度測量

功能強大的時域反射儀（TDR）可以快速檢測線路末端和電纜故障的準確位置。TDR以脈沖回波模式工作，同時測量脈沖在線路中發送。當脈沖到達電纜末端或電纜的任何異常時，脈沖能量的某一部分被反射到測量儀。顯示的反射曲線顯示了沿電纜的所有阻抗變化。反射幅度取決于阻抗變化的大小。每種類型的變化都會對TDR的顯示產生不同的影響；正反射顯示出更高的阻抗，更低的反射顯示更低的阻抗。

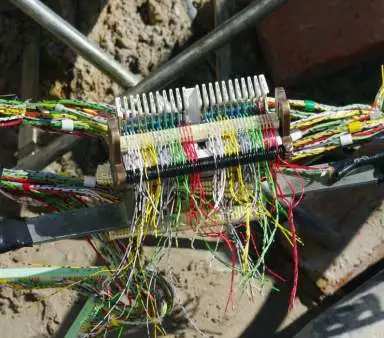

因此，可以檢測到電纜故障，例如短路、接觸、斷開、連接、壞接頭、進水和其他事件，如雷擊、瘀傷等。采樣保持功能可以檢測電纜故障不穩定或者只是短暫地發生。

根據橫截面和測量脈沖長度，最大可驗證通信電纜長度可達6,000米。需要注意的是4米以下的極低死區以及精確確定可能的線路誤差的多種選擇。

最新 xTalk 測量: 在L1上傳輸脈沖，在L2上查找任何反射，僅顯示L2。
