柔性防火電纜，又稱"銅護套軋紋無機礦物絕緣防火電纜"，他是對BTTZ礦物絕緣防火電纜進行改良后的一種新型防火電纜。他克服了其他礦物絕緣電纜其生產長度有限的弊端，同時避免了在安裝敷設中出現的中間接頭的問題，具有絕緣層不易受潮、安裝敷設方便等優點。

因此得到了市場的廣泛認可，目前正在國內迅速發展。

產品型號

BTTW 銅芯軋紋銅護套 柔性無機礦物絕緣防火電纜，額定電壓750V。

YTTW(RTTZ) 銅芯云母帶礦物絕緣波紋銅護套防火電力電纜，額定電壓750V。

YTTWG 銅芯光面銅護套 柔性無機礦物絕緣防火電纜，額定電壓500V。

YTTWV(BTTWV)銅芯軋紋銅護套 聚氯乙烯外護套柔性無機礦物絕緣防火電纜，額定電壓750V。

YTTWY(BTTWY) 銅芯軋紋銅護套聚乙烯外護套柔性無機礦物絕緣防火電纜，額定電壓750V。

DW-YTTWY(WD-RTTYZ)銅芯軋紋銅護套 低煙無鹵聚烯烴外護套柔性無機礦物絕緣防火電纜，額定電壓750V。

其中：

Y (R)----系列代號柔性礦物防火電纜

T----銅芯導體材料

T----銅護套

W(Z)----額定電壓重型

結構形式

YTTW(RTTZ) 防火電纜由以下四部分組成：

1.電纜導體：有多股銅線絞合而成，具有良好的彎曲特性。

2.絕緣層：采用耐高溫，不燃燒的無機礦物絕緣材質。

3.銅護套：銅質材料，經特殊加工有良好的彎曲特性，并作為PE線。

4.外護層：采用低煙無毒的塑性材質，有良好的防腐蝕特性。

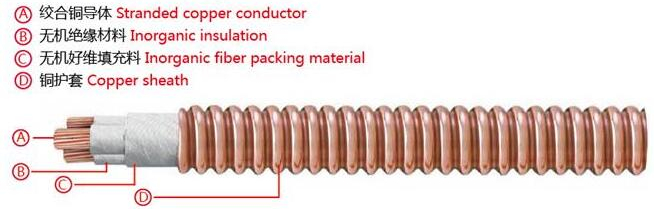

YTTW(RTTZ) 防火電纜結構圖

DW-YTTWY(WD-RTTYZ)防火電纜結構圖

產品優點

1.防火性能優異：耐火等級不僅滿意國標GB12666.6 A類950℃ 90min，還可滿意英國BS6387-1994中規定的A級650℃ 3h、B級750℃ 3h、C級 950℃ 3h試驗要求;一起，在焚燒中還能耐受水噴與機械撞擊;

2.接連長度長：不管是單芯，還是多芯電纜，由于機械化連續生產，電纜長度可以滿足配電長度需要，無需中間連接；大量降低了接點阻抗及接點故障，其長度能滿足供電長度需要,每根連續長度可達1000m；

3.截面大：?jiǎn)涡倦娎|截面可達1000mm，多芯電纜截面可達 240mm;

4.柔性好：電纜可以盤在電纜盤上，其曲折半徑≤20D，(D為電纜外徑);

5.焚燒時無煙無毒：絕緣采用無機資料(不燃燒體)，焚燒時不會發生任何有害氣體，更不會發作二次污染，稱得上是環保綠色產品;

6. 過載能力大，電纜不僅載流量大，而且具有較大的過載能力。根據布線要示，通常電纜表面溫度≤70℃，若布線不可觸摸，也不與可燃建筑材料相接觸時，電纜護套溫度可提高到105℃。過載時柔性防火電纜長期工作溫度可達250℃;

7. 耐腐蝕，有機絕緣耐火電纜有時需穿塑料管或鐵管，塑料管易老化變脆，鐵管易銹蝕，防火電纜有銅護套不須穿管，銅護套耐腐蝕性好；

8.屏蔽性能優越，防火電纜與信息、控制等線在同一豎井中敷設時 ，在銅護套的屏蔽下 ，不會對信號、控制電線電纜傳輸?shù)男畔a(chǎn)生干擾；

9. 安全性能好，防火電纜能在火焰中正常供電,起動滅火設備，減少火災損失 ，對人身安全也特別可靠，其銅護套是優良導體，是最好的接地PE線，且連續到電纜全長 ，大大提高了接地保護靈敏度與可靠性；

10. 使用壽命長，無機絕緣材料耐溫高，且不易老化，他的壽命比有機絕緣電纜高許多倍，在正常工作狀態下，其壽命可達百年以上；

11. 柔性防火電纜的運輸和安裝包括安裝配件近似于普通電纜，較簡單；

12. 經濟性好，柔性防火電纜由于制作工藝先進，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用明顯降低。

13.生產工藝先進：電纜的生產工藝均在自動流水線和機械化上生產完成，采用多股國標銅線膠合而成，阻抗小，載流量大，具有柔軟性；采用耐高溫（1300°C以上）無機礦物絕緣帶繞包而成，絕緣厚度均勻，工頻耐壓高，使用壽命達百年以上；采用的銅護套（耐1083°C高溫）火災中能堅固保護絕緣層不松散不燒壞，保持通電線路的完整性。

14.耐高溫：在火焰溫度950-1000°C燃燒3個小時的條件下，能保持電路的完整性。

15.有較大栽面的多芯電纜：銅護套多芯電纜電氣性能優良，阻抗均勻，無渦流及環流損耗，而且比單芯電纜相對便宜。

16.中間接頭耐高溫：對于必須要加中間連接器的電纜，其接頭的性能和電纜本體屬同一個電氣性能等級。

17.具有柔韌性：電纜具有一定柔韌性會帶來諸多好處：可以盤在電纜盤上，運輸不會受到損壞；方便現在敷設；在通電后，不會受到自然力（熱脹冷縮）及電動力的破壞。

18.環保特性?xún)?yōu)良：電纜在火焰中受熱不燃燒，無言無毒；由于電纜整體材料均屬于不燃體，不會產生助燃；廢棄后的電纜也無毒，銅可以回收。

19.抗潮性：抗潮是防火電纜重要的技術指標，因?yàn)閭鹘y(tǒng)防火電纜在長期不通電（無火災）情況下、絕緣會嚴重受潮、絕緣電阻大大降低，此時一旦發生火災、易發生漏電，短路事故，影響滅火。YTTW防火電纜是采用優質高耐潮無機礦物帶，即使電纜長期不通電，其絕緣電阻仍然能保持在安全通電狀態，任何時候發生火災，都能即使啟動消防設備進行滅火。

20.耐輻射：不產生電池干擾，YTTW電纜全部采用無機材質，對輻射不受影響，材質不會變質，絕緣特性不會變壞；電纜銅護套具有屏蔽作用，通電時對周?chē)ㄓ嵪到y(tǒng)不產生干擾。

21.安裝方便實用壽命長：和普通電纜安裝一樣，無需專門技術，也無需專業培訓，工廠派技術員到安裝現場指導即可；耐老化比有機材質高許多倍，塑料電纜一般使用壽命≤30年，無機絕緣電纜使用壽命是有機絕緣電纜的5倍以上。

22.節約成本明顯：采用無機材料絕緣，銅作為護套，對于一次投資同等規格電纜價格比有機材質電纜高，但具有四個優勢：

產品不足

1.成本大：柔性防火電纜由于其護套為銅護套，其銅的使用量較其他電纜大為增加，也使其成本直線上升。

2.柔軟性相對不足：相對于硬性防火電纜而言柔性防火電纜柔性有較大提高，但是當其柔性電纜的截面較大時，其電纜還是比較硬，柔軟性不夠，因此更大截面（大于630mm2）尚無法生產，不能滿足系統大電流的要求。

3.防火能力不足：無機礦物絕緣電纜（即柔性防火電纜）在持續高溫燃燒的條件下，起絕緣和耐火作用的云母會呈粉末狀脫落，玻璃絲布會變硬變脆。由于其結構特點所致，護套和絕緣層之間有相當大的空隙，為脫落的云母粉末提供了空間，這樣在外力的沖擊作用下非常容易造成電氣短路。

4.防爆能力不足：防爆性能欠佳，可燃?xì)怏w、汽油、蒸汽等都會通過電纜護套與絕緣層的空隙傳播到電纜連接的電器設備或者其他有防爆要求的區域，所以在一些重要的場所，如消防系統等，應謹慎選擇。

5.耐壓能力相對不足：在耐壓測試中，當YTTW電纜擊穿后便無法恢復其電氣性能，只能報廢。

應用范圍

1.具有保護生命、物資、信息安全的重要作用，應用于主干線路、消防線路、逃生救援系統，如應急照明、火災監測、報警系統、電梯系統、排煙系統，以及控制線路等。

2.基礎設施：機場航站樓、車站、樞紐中心、港口、地鐵系統、橋梁、隧道。

3.公共建筑：高層建筑、地下建筑、賓館飯店、醫院、學校、商務中心、 政務中心、百貨商場、大型超市、物流倉庫、銀行證券保險等金融機構、郵電中心、電力控制室、變電房、博物館、紀念館等歷史性建筑。

4.防火、防爆、高溫場所：石油庫及加油站、天然氣輸送及壓縮站、園林景觀、名勝古跡、木結構建筑

5.工業領域：煤炭采掘、煤炭化工、油田開采、石油化工、煉油廠、冶金工業、鋼鐵工業、船舶工業、航空航天、電力工業、醫藥工業、玻璃工業、造紙工業、軍事系統、核工業。
